锅炉变频节能控制系统

分享到:


产品概述

  中央空调、供暖锅炉、换热站系统通常按极端环境条件计算空调负荷,即以其最大冷或热负荷的1.2-1.5倍确定空调主机及外围设备的额定容量。然而由于气候条件、环境温度、使用时间、房间人数等因素变化,实际出现最大冷、热负荷的时间,每年不超过十天。普遍出现“大马拉小车”现象,如选型时负荷略小,会出现高峰期不够用的情况。




  以中央空调机组为例:在通常情况下循环泵和风机都在50Hz电源频率下运行(即满负荷状态下工作),而在大多数时间里不需要中央空调满负荷状态下工作,从而造成整个系统能源利用效率低,浪费现象严重。同时,由于各泵组长期处于高速运转状态,机械磨损大,维护费用高,使用寿命相应缩短。

我公司润通牌智能节能控制系统,该系统采用可视化触摸式工控微机控制技术,与变频采用数字通迅技术并实时数据多点采样分析,通过对负荷的动态跟踪,适时调节中央空调(锅炉或换热器)循环泵的速度,来满足系统用水流量,使其随负荷的变化而同步变化。最大限度地节约了电能消耗,平均节电率可以达到55%以上,最高节能度达80%。原室内温度与没安变频节能设备前没有多大区别。


水泵转速与节能关系

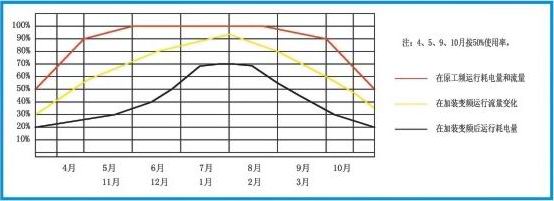

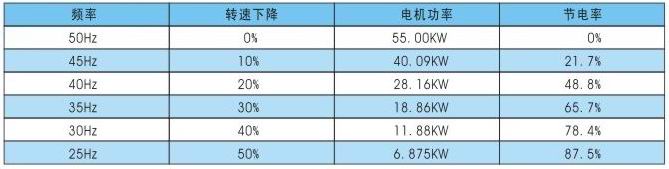

      变频节能 由流体力学可知,P(功率)=Q(流量)╳ H(压力),流量Q与转速N的一次方成正比,压力H与转速N的平方成正比,功率P与转速N的立方成正比,如果水泵的效率一定,当要求调节流量下降时,转速N可成比例的下降,而此时轴输出功率P成立方关系下降。即水泵电机的耗电功率与转速近似成立方比的关系。例如:一台水泵电机功率为55KW,当转速下降到原转速的4/5时,其耗电量为28.16KW,省电48.8%,当转速下降到原转速的1/2时,其耗电量为6.875KW,省电87.5%.,可从以下表中看出节电率。

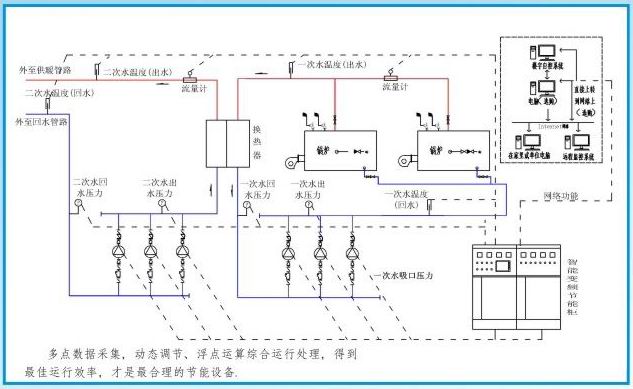

变频节能设备在锅炉和换热站应用示意图

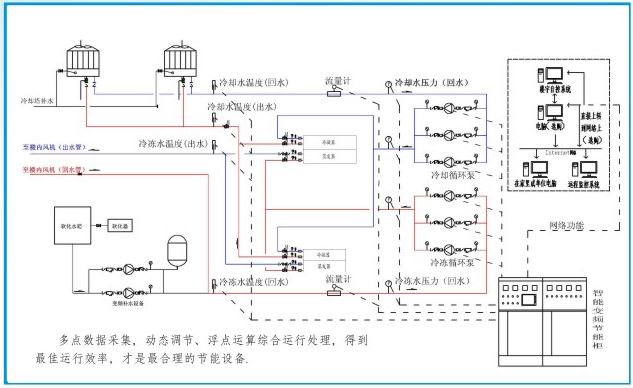

变频节能设备在空调系统应用示意图

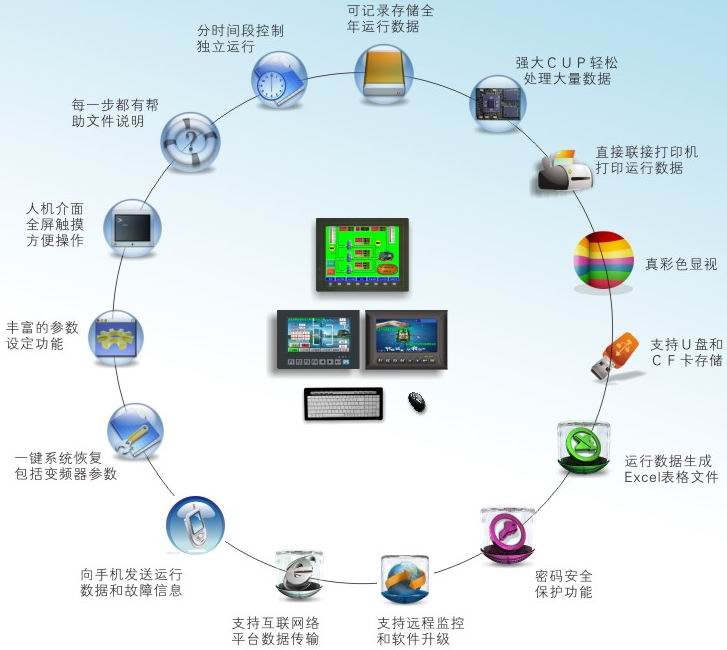

强大处理功能:(更像一台系统监控电脑)


  我公司最率先将工控嵌入式平板电脑与变频器应用于节能技术上,由我公司独立完成软件开发工作,经过多年不断努力下,软件不断升级完善,其具有强大功能,运行速度快,超强的稳定性,节能显著,获得众多用户的一致好评,在变频器与平板电脑采用数字通迅协议联接,把多点采集数据汇总并分析,电脑处理向变频器实时动态调节,并把变频的运行数据传到电脑分析,再改变变频器内部参数,达到进一步节能。达到节能程度最大化。

        高速的CUP运算、强大的完善的软件、可视触摸显示屏、显示整个系统工作状态、变频器的运行数据、记录全年整个系统运行数据、支持打印、强大网络功能,更像一台系统监控电脑。

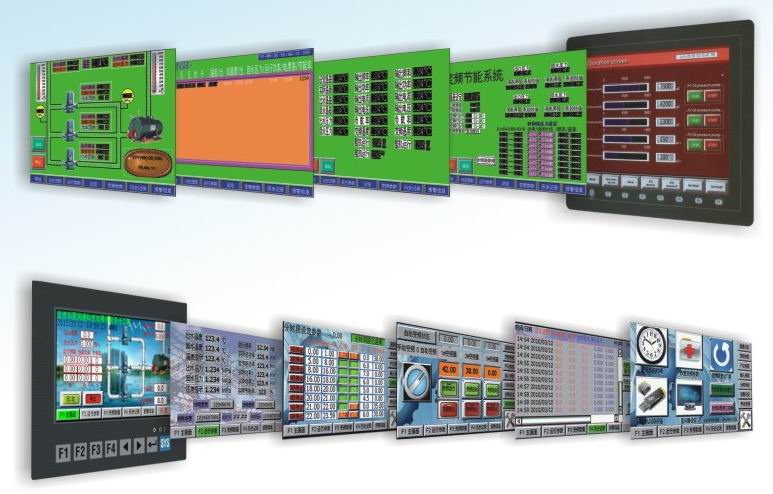

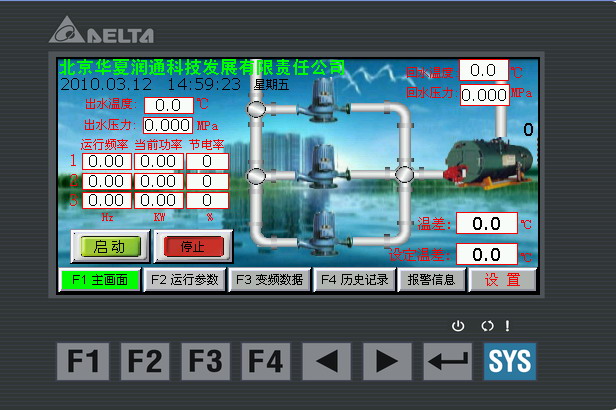

人机介面

     本公司多年在人机介面技术上的应用,一直处于行业领先地位。广泛采用最新嵌式入式平板电脑,作为处理核心处理中心。其提供了大屏幕显示、全屏触摸、手写输入;强大的功能、丰富完善的软件在该平板电脑上运行,让用户最大化的方便操作。实时帮助文件,使变频节能技术达到历史高点,也是同行业保持领先地位。

       可根据客户需要,现提供10寸、8寸、7寸真彩色显示屏的平板电脑。其显示画面丰富细腻,并采用全屏触摸功能,真正做到全中文显示和操作,全部操作都有帮助文件,最多可显示32行中文,真正实现人机对话功能。

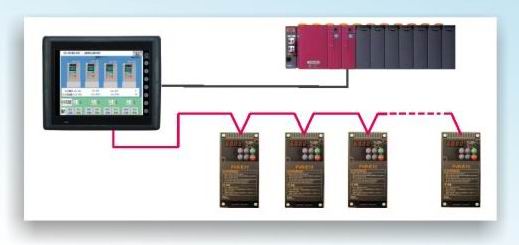

控制变频同步同频运行(数字通讯应用)

     在实践中证明了,当两台或多台循环泵同时运行时,达到同步同频壮态为最佳(而一般厂商因技术问题有时很难达到同频运行)。如其中一台频率低,这台变频的功效将白白浪费掉,因为水泵运行频率决定出水压力,频率低当然出水压力也低,当低水压遇到高水压力时,压力低的水泵将不会再出水;这台电机效率达到最低点。

       *多台泵运行时最好同步同频运行,这样会减少能源的浪费。我公司采用Modbus数字通迅总线,采用RS-485物理接口,能让两台变频泵完全同步同频运行,必免浪费能源,达到近一步节能。

 *当变频器参数被人误操作或紊乱、或维修后,电脑通过RS-485接口,自动恢复变频器所有参数(或按一键还原)

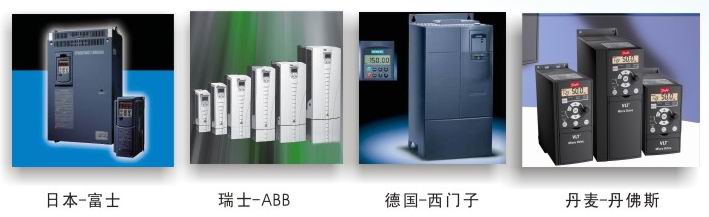

推荐国际知名品牌变频器

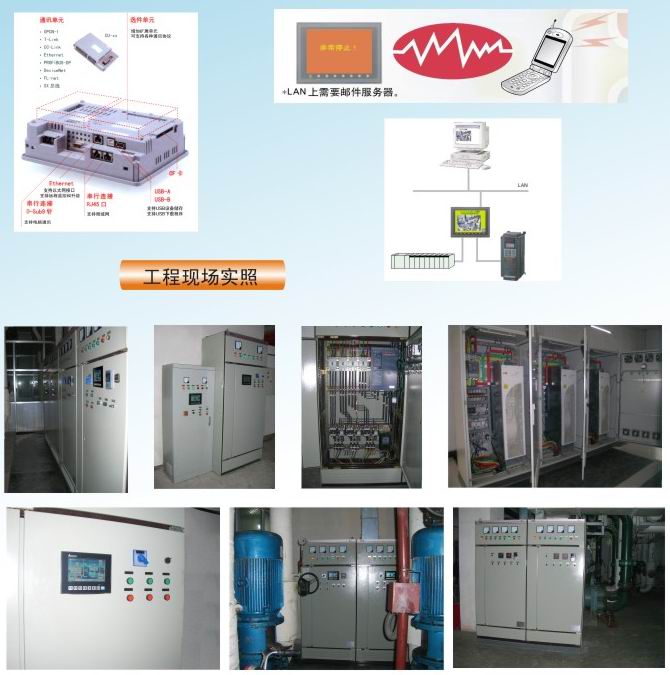

网络功能

  支持各种通讯协议,方便与楼宇自控联网,本机具有高速LAN接口,可实现运程操作和监控,可把现场实时数据传送到网络上,具有上网功能的电脑,就有实时查看信息,如:进水温度,出水温度,锅炉压力,变频运转参数,环境温度,循环泵的频度、电流、功率、节电率、耗电量,电子电度表及常用几十种信息。运行数据和报警信息发送到值工作人员手机上。支持远程网络监控、软件升级、在线服务

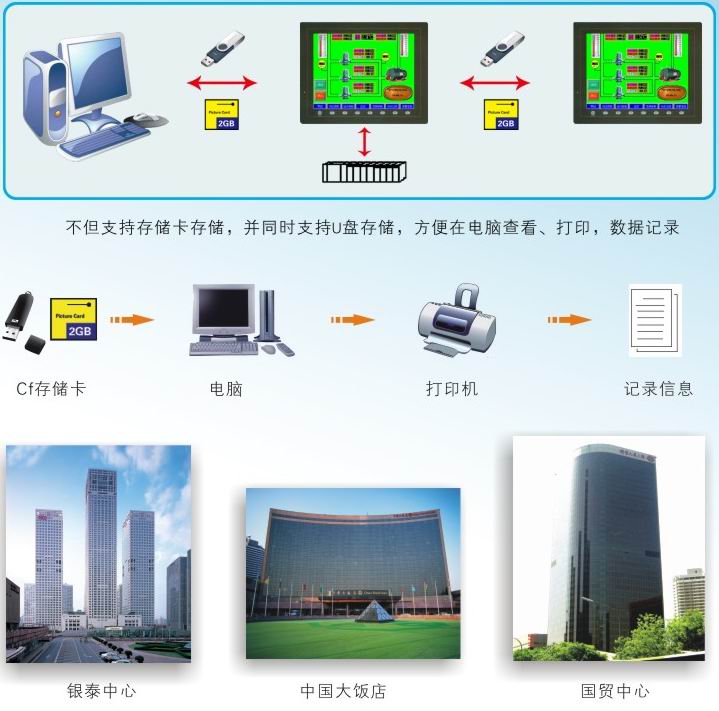

无张记录功能(标配

本控制系统,通过PLC的模块把锅炉“进水温度”,“出水温度”循环泵的“出水压力”,“吸口压力”,“环境温度”,“循环泵的频度”、“电流”、“功率”、“耗电量”,“电子电度表”及常用信息等。记录下来,可存储一年内数据。采用CF卡存储信息,也在电脑上读出数据,并可打印。

仅此功能可大大降低值班人员劳动力,也可查看值班人员对工作是否负责,如值班人员每天都要记录,XXXXXX.XX分:空调机组压力,XX MPa;空调机组出水温度XX ℃;空调机组进水温度XX ℃;

这些信息都能记录下来,每分钟记录一次,可查对与实际记录是否相符。

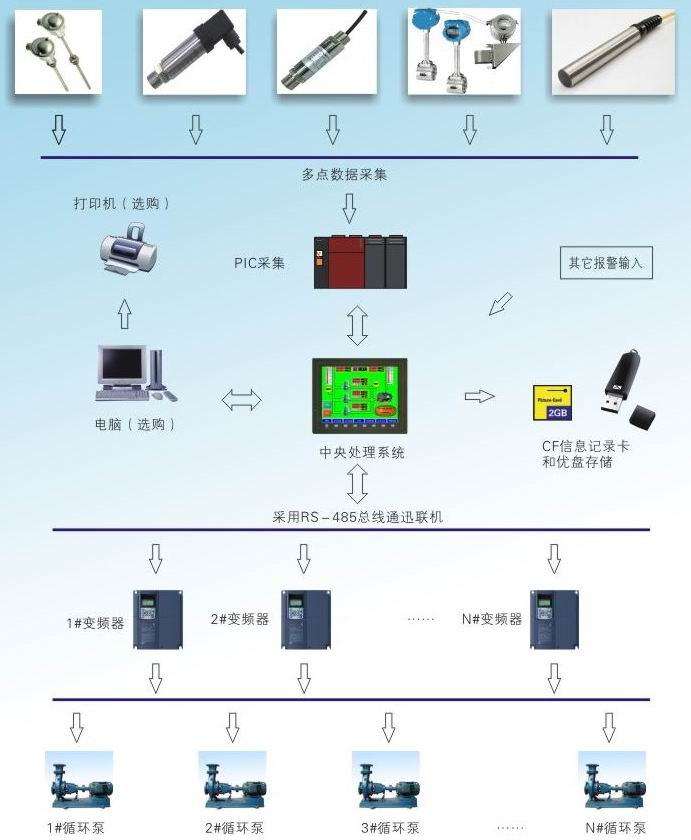

变频节能系统原理图






应用领域

广泛应用于:空调循环水泵控制、锅炉循环水泵控制、钢厂冷却泵控制、各种循环泵控制及各种风冷水冷温度控制

产品特点

1.完全符合GB/T210562007《风机、泵类负载变频调速节电传动系统及其它应用技术条件》
1.采用数字模数化变频控制,节能显著(节电40%以上);
2.国际名牌电器产品做系统配套,质量可靠;

3.可选变频型号:ABB、富士、西门子、安川等。
4.对中央空调负荷的动态跟踪与运行的实时控制,达到系统最佳节能目的;
5.系统可选配置工业级人机界面和各种通讯接口,实现远程监控且操作方便;
6.针对空调系统的运行特点,设计了专业化的电器控制系统。


性能说明
流量范围: 0—3000m3/h;
循环泵扬程范围: 0.12.7Mpa;
控制水泵台数范围: 主泵1—32台;
控制电机容量(单台): 7.5400kW;
控制方式: 智能恒温差变流量控制;
调节方式: 数字PID;
温差设定值: 面板设定
反馈输入信号: 电压DC010V,电流420mA;
运行方式: 多泵并联,循环变频或单泵变频;
显示内容: 电流,电压,冷()泵、冷却泵、冷却塔(供、回)进水温度,设定温差值,各类故障,各泵运行、停止状态。
工频回路启动方式: 电机功率≤18.5kW直接启动;
电机功率≤18.5kW自藕降压启动;
调节精度: 0.1°C
稳定时间: <40s;
噪声: <水泵定额;
效率: <95%(为水泵额定功率);
通讯: S232422485;
防护等级: IP40(符合GB4208 《外壳防护等级的分类》的规定)



优惠条件
1、保修期内我公司免费对设备进行修理或更换
2、系统软件免费升级
3、免费对技术、操作和维护人员进行培训
4、24小时全天候服务


售后报务内容
1、24个月保修期内,如在正常使用情况下系统出现故障,本公司将免费进行修理或更换;若非正常情况下系统出现故障,本公司将免费进行系统故障排除,如需更换零部件,将只收成本费。
2、保修期外,公司提供10年维护服务,保证提供服务和备品、备件。
3、本合同所含维护保养的设备,在出现运行不正常或故障时,业主可随时向我方提出维修要求。
4、根据业主的要求改进、完善和加强软件操作功能。
